★ 專為錨桿施工設計，可通過寬2.5米高2.2的斷面，適用于在斷面寬度2.5米以上，高度3米以上的巷道錨固作業。
★ 功能齊全。采用多工位推進梁，配有可容10根錨桿的儲桿倉，及掛網模塊，可以完成鉆孔、掛網和安裝錨桿等整套工序；選配注槳錨桿施工模塊，可滿足注槳型錨桿施工要求。
★ 安全性高。操作人員處于防護頂棚保護之下，遠離危險區域。
工作效率高。鉆車配用歐洲制造中低壓型高頻液壓鑿巖機。與高壓型鑿巖機相比，中低壓型液壓鑿 巖機因?yàn)闆_擊油壓低，密封件、液圧軟管不在高壓環境下工作，極大地延長了使用命壽，性能更可 靠性，保養維護成本更低。鉆車配用的鑿巖機采用梯級活塞，優化了沖擊波傳遞效率，提高了鉆進 速度，降低了釬具消耗并提高設備的安好率。
★ 臺車布置確保操作手視野良好，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速， 安全行駛。
★ 配套螺桿式空氣壓縮機。極大地節約了能源，減少了污染，為“節約中國”、改善作業環境和保護。人體健康做出了實實在在的貢獻。
★ 寬敞的作業空間和一系列自動功能有助于司機集中精力安全、快速、準確地鉆進。
★ 各個維修保養部位均受到良好的保護，同時又易于維護保養。

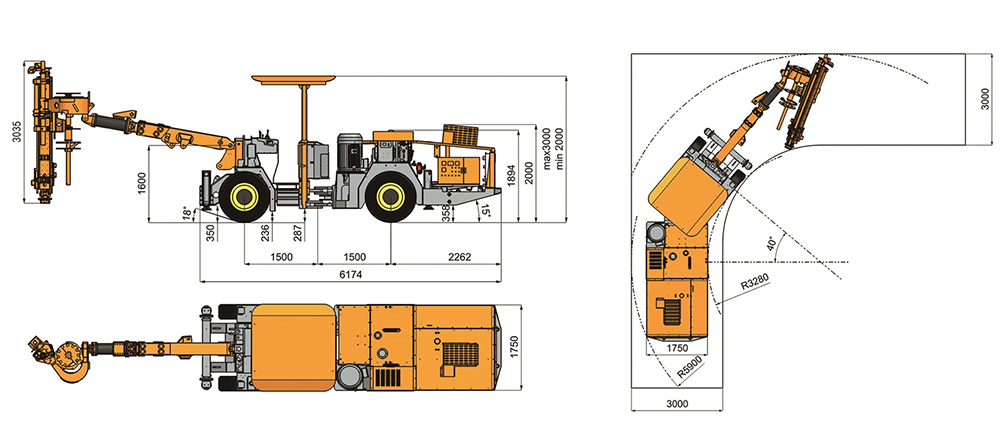

外形尺寸與重量 | |
長度 | 10000mm |
寬度 | 1750mm |
高度 | 2000/3000mm |
重量 | 12700kg |
行駛速度 | lOkm/h |
最大爬坡能力 | 25%(14°) |
安全防護 | |
噪音水平 | <100dB(A) |
可升降安全頂棚 | 符合防滾翻防落石要求 |
風水路系統 | |
空壓機 | ZLS07/8C |
排量 | 0.5m3/min |
壓力 | 6-8bar |
釬尾潤滑裝置 | 電磁脈沖潤滑泵 |
潤滑耗氣量 | 0.3m3/min |
潤滑耗油量 | 180-250g/h |
水泵 | 1XCR3 |
功率 | 1.5kW |
水泵排量 | 3m3/h |
底盤 | |
柴油機 | 59kW, 2500rpm |
B3.9CS4 80C | |
尾氣凈化 | 尾氣催化器 |
傳動系統 | 濕式車轎四輪驅動（閉式行走系統） |
行走制動 | 濕式制動 |
駐車制動 | 多盤濕式制動器 |
燃油箱 | 60L |
鉆進系統 | |||
| 鉆孔 | 送桿 | ||
| 鑿巖機 | 1XHC25/R32 | 1XHC25/R32 | |
| 沖擊功率 | 8kW | 8kW | |
| 沖擊流量 | 65L/min | 65L/min | |
| 沖擊壓力 | 150bar | 150bar | |
| 最大回轉壓力 | 175bar | 175bar | |
| 頻率 | 55-65HZ | 55-65HZ | |
| 扭矩 | 325Nm | 325Nm | |
| 孔徑 | 32-51mm | 32-51mm | |
| 推進梁補償行程 | 480mm | ||
| 推進梁翻轉 | 360° | ||
| 適用巷道高度 | 錨桿長度+1700mm | ||
| 鉆臂形式 | 自動持平 | ||
| 鉆臂伸縮 | 1200mm | ||
電動液壓泵站 | |
電動機 | 45 KW |
沖擊/推進/鉆臂 | 軸向變量柱塞泵 |
回轉 | 齒輪泵 |
過濾精度 | 10μ |
液壓油箱 | 240L |
液壓冷卻器 | 水冷卻器 |
工作電壓 | 380V |
頻率 | 50Hz |
啟動方式 | 星-三角 |
電纜卷盤 | HVD20CRD3x35+3G6+2x4-83 |
卷盤容纜量 | 80m |
電纜規格 | 3x35+5x6 |
